En el vasto e intrincado mundo del hardware y las soluciones de fijación, pocos componentes son tan instantáneamente reconocibles y engañosamente simples como el tuerca de mariposa . Con sus distintivas proyecciones en forma de alas, este humilde sujetador es una obra maestra de diseño práctico, que ofrece una combinación única de velocidad de apriete manual, fuerza de sujeción segura y simplicidad reutilizable. Si bien a menudo se ve eclipsada por sus primos de cabeza hexagonal o alternativas impulsadas por herramientas eléctricas, la tuerca de mariposa sigue siendo una solución indispensable en innumerables aplicaciones, desde maquinaria industrial y puesta en escena teatral hasta muebles de consumo y reparaciones de emergencia.

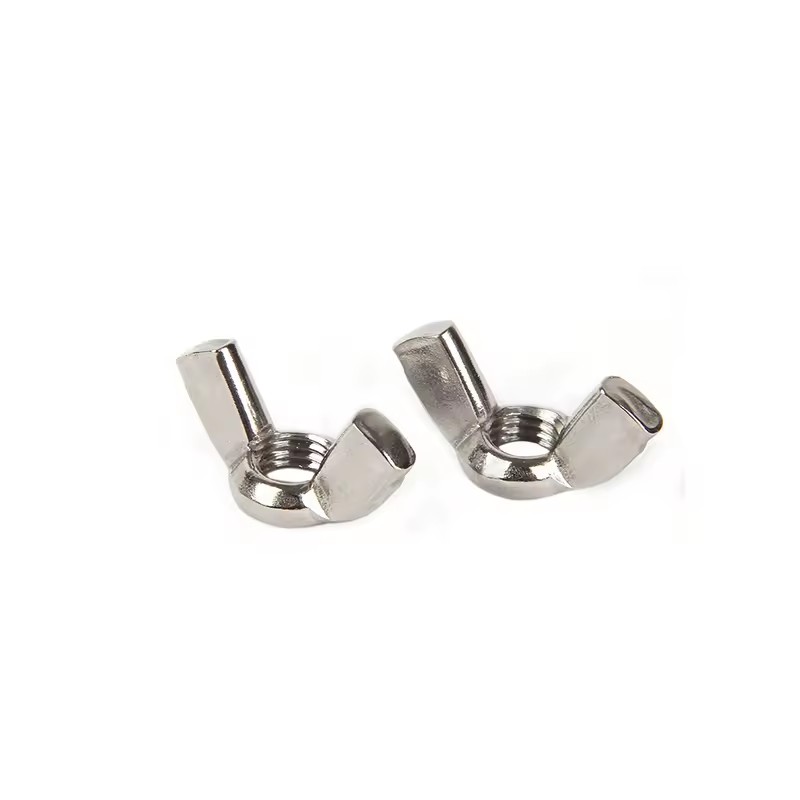

A tuerca de mariposa es un tipo de tuerca con dos metales grandes y planos “alas” que sobresalen de lados opuestos de su cuerpo. Estas alas están diseñadas para agarrarse entre el pulgar y el índice, lo que permite apretarlas y aflojarlas rápidamente sin necesidad de herramientas —sin llaves, sin casquillos, sin llaves inglesas. Esto los convierte en la quintaesencia tuerca apretada a mano para aplicaciones que requieren desmontaje o ajuste frecuente.
La anatomía central de una tuerca de mariposa estándar incluye:
Las alas: Las proyecciones en forma de palanca que proporcionan la ventaja mecánica para apretar. Cuanto más grandes sean las alas, mayor será el torque que se puede aplicar con la mano.
El cuerpo: La sección central roscada que alberga las roscas internas. Por lo general, es hexagonal o redondo.
Los hilos: La espiral interna que se acopla con las roscas de un perno o tornillo, creando la fuerza de sujeción.
La principal propuesta de valor de una tuerca de mariposa es su incomparable montaje y desmontaje rápido . En situaciones donde el tiempo es crítico o no hay herramientas disponibles, la capacidad de asegurar una conexión solo con las manos es una ventaja significativa.
El título de este artículo destaca tres atributos clave. Analicemos lo que cada uno significa en el contexto de la funcionalidad de la tuerca de mariposa.
La velocidad es el beneficio más inmediato y obvio. El diseño del ala proporciona una gran superficie de agarre, lo que permite a los usuarios girar la tuerca por una rosca rápidamente. Esto es invaluable en:
Líneas de montaje de gran volumen donde cada segundo cuenta.
Producción teatral y de eventos para construir y golpear rápidamente conjuntos y sistemas de armadura.
Accesorios temporales y jigs en talleres.
Reparaciones de emergencia en el campo donde es posible que no haya una caja de herramientas a mano.
Aplicaciones para consumidores como ensamblar muebles planos o asegurar una puerta para bebés.
El tuerca de mariposa reutilizable El diseño significa que este beneficio de velocidad se logra una y otra vez a lo largo de la vida útil del producto.
La filosofía de diseño detrás de la tuerca de mariposa es el epítome de “menos es más” Su simplicidad se manifiesta de varias maneras:
No se requieren herramientas: Esto elimina el riesgo de extraviar una llave o destornillador especializado. La herramienta está integrada en la propia tuerca.
Operación intuitiva: Cualquiera, independientemente de sus habilidades técnicas, puede entender cómo utilizar uno. No hay curva de aprendizaje.
Costo bajo: El diseño simple y el proceso de fabricación eficiente hacen que las tuercas de mariposa sean extremadamente Solución de fijación rentable .
Confirmación visual: Las alas prominentes facilitan la identificación visual de una tuerca de mariposa en un conjunto, confirmando su propósito como punto de ajuste o extracción.
Este es el atributo que requiere la comprensión más matizada. La pregunta “¿Son fuertes las nueces de ala?” No tiene una respuesta simple de sí o no. Su fuerza es contextual.
Adecuado para muchas aplicaciones: Para la gran mayoría de sus usos previstos —asegurar paneles de acceso, sujetar luminarias, sujetar componentes no estructurales—, una tuerca de mariposa instalada y de tamaño adecuado proporciona más que suficiente fuerza del sujetador y fuerza de sujeción. La resistencia proviene de la resistencia a la tracción del perno en el que está roscado y de la resistencia al corte del material de la tuerca.
No apto para cargas estructurales críticas: Las tuercas de mariposa generalmente no se utilizan en aplicaciones estructurales críticas, de alta tensión o alta vibración (por ejemplo, sistemas de frenos de automóviles, bastidores aeroespaciales). Las alas pueden potencialmente engancharse en objetos o ropa, y es posible que un impacto las afloje. Para estas configuraciones, a tuerca de bloqueo o se prefiere una tuerca almenada con chaveta.
Materială contează: Su fuerza está directamente ligada a su material. Las opciones comunes incluyen:
Tuercas de ala de acero: A menudo galvanizado o cromado para resistir la corrosión. Estos ofrecen una buena resistencia para uso general.
Tuercas de ala de acero inoxidable: Proporciona una excelente resistencia a la corrosión y una resistencia decente, ideal para aplicaciones marinas, de procesamiento de alimentos y al aire libre.
Tuercas de ala de latón: Ofrecen buena resistencia a la corrosión y no son magnéticos ni producen chispas, lo que los hace útiles en entornos eléctricos y explosivos.
Tuercas de ala de nailon: Las tuercas de mariposa de plástico son livianas, resistentes a la corrosión y brindan un excelente aislamiento eléctrico. También son resistentes a las vibraciones, ya que el material de nailon tiene una capacidad de bloqueo natural.
Más allá del diseño estándar, se han desarrollado varias variaciones para abordar necesidades específicas:
Tuerca de ala estándar: El tipo más común con dos alas simétricas.
Tuerca del ala del hombro: Presenta un hombro liso y sin rosca “” debajo de las alas. Esto proporciona una superficie de apoyo precisa, ayuda a evitar la rosca cruzada y puede actuar como espaciador.
Tuerca de ala de tapa: También conocida como tuerca de mariposa bellota, tiene una parte superior abovedada que cubre el extremo expuesto del perno. Esto proporciona un aspecto acabado y estéticamente agradable y protege contra enganches y bordes afilados —una consideración clave para seguridad en la fijación .
Tornillo de ala / Tornillo de pulgar: Si bien no es una tuerca, este sujetador relacionado combina una cabeza de ala con una rosca macho, diseñada para atornillarse directamente en un orificio roscado.
Tuerca de ala de resorte: Incorpora un resorte para proporcionar tensión constante y compensar la vibración, ayudando a evitar que se afloje.
Para utilizar las tuercas de mariposa de forma eficaz, es fundamental comprender sus limitaciones y la técnica de instalación correcta.
Limitaciones clave:
Vibración: Pueden aflojarse bajo vibraciones severas si no se aseguran adecuadamente (por ejemplo, con una arandela de seguridad).
Requisitos de par elevado: No se pueden apretar a los mismos altos niveles de torque que una tuerca hexagonal con una llave larga.
Peligro de enganche: Las alas salientes pueden ser un punto de encuentro en maquinaria en movimiento o espacios reducidos.
Rayas: Apretar demasiado con unos alicates (agarrar las alas) puede dañar fácilmente las roscas o las propias alas.
Técnica de instalación adecuada para un agarre máximo:
Empezar a mano: Enrosque la tuerca de mariposa en el perno con la mano para asegurarse de que no tenga rosca cruzada.
Apretar los dedos: Utilice los dedos para girarlo hacia abajo hasta que haga contacto con la pieza de trabajo.
Apretamiento final: Para el ajuste final, utilice la palma de la mano para aplicar presión y girar las alas. Alternativamente, agarre las alas entre el pulgar y los dedos y aplique una presión firme y uniforme. El objetivo es un ajuste seguro y cómodo.
Evite los alicates: No utilice alicates en las alas a menos que sea absolutamente necesario, y sólo si la aplicación no es crítica, ya que esto puede dañar la tuerca y anular su propósito sin herramientas.
Los beneficios únicos de las tuercas de mariposa las convierten en la opción perfecta para una amplia gama de escenarios:
Equipamiento industrial: Asegurar paneles de acceso, trampillas de mantenimiento y protecciones ajustables en la maquinaria.
AV y Stagecraft: Aparejo y sujeción de iluminación, altavoces y sistemas de armadura donde la configuración y el desmontaje rápidos son primordiales.
Mobiliario y ebanistería: Se utiliza en muebles desmontables (KD) y listos para ensamblar (RTA) para que el consumidor final pueda ensamblarlos sin herramientas.
Automoción: Fijación de filtros de aire, terminales de batería (a menudo como ala bolt ), y otros componentes que requieren servicio periódico.
Maquinaria agrícola: Para ajustes y acceso al panel que deben realizarse rápidamente, a menudo con guantes puestos.
Bienes de consumo: Tiendas de campaña, lonas, proyectos para aficionados y equipos para acampar.
Al seleccionar una tuerca de mariposa para su proyecto, considere estos factores:
Material y medio ambiente: ¿Estará expuesto a la humedad, a los productos químicos o al clima? Elija acero inoxidable o nailon para ambientes corrosivos. ¿Es necesario aislamiento eléctrico? Elija nailon.
Tamaño y paso del hilo: Esto debe coincidir con el perno o la varilla roscada que esté utilizando (por ejemplo, 1/4"-20, M6 x 1,0). Consulte los gráficos de hilos estándar.
Fuerza requerida: Evaluar la carga sobre la articulación. Para aplicaciones livianas, el nailon o una tuerca de acero más pequeña pueden ser suficientes. Para cargas más pesadas, es necesaria una tuerca de mariposa de acero más grande.
Estética y seguridad: Si el sujetador será visible o estará en un área de mucho tráfico, una tuerca de tapa proporciona un acabado más seguro y limpio.
Frecuencia de uso: Si se va a quitar decenas de veces, invierta en una tuerca de calidad hecha de un material duradero para evitar el desgaste de la rosca.
La tuerca de mariposa es un testimonio del poder del diseño inteligente y centrado en el ser humano. En una única y sencilla pieza de metal, encarna los principios de velocidad, simplicidad y resistencia adecuada para una amplia gama de tareas. Si bien la ingeniería moderna ha desarrollado sistemas de sujeción cada vez más complejos y de alta resistencia, la utilidad fundamental de un componente que se puede apretar de forma segura con la mano sigue sin disminuir.
Al comprender qué son las tuercas de mariposa, cómo funcionan, sus aplicaciones ideales y sus limitaciones, puede aprovechar con confianza esta solución de sujeción clásica. Es la mejor opción para crear conexiones fuertes, confiables y —lo más importante— reutilizables que respeten su tiempo e ingenio. La próxima vez que necesite un sujetador que combine una acción rápida con un rendimiento sólido, recuerde la humilde tuerca de mariposa: una combinación perfecta de forma, función y pura brillantez práctica.
